Sensorbox / Messeinheit – Inbetriebnahme vor Ort
Kurzanleitung
- Gerät auf Unversehrheit prüfen
- Sensorbox einschalten und mit dem bauseitigen WLAN verbinden (per WPS, mit einem Smartphone oder das Gerät ist bereits vorkonfiguriert).
- Sensorbox in unmittelbarer Nähe des Access Points aus- und wieder einschalten
- Ist die Sensorbox erfolgreich mit dem Internet verbunden, wurde nach dem Einschalten ein Wert gesendet
- Mit z.B. einem Smartphone in den Login Bereich gehen und prüfen ob Werte gesendet werden
- Anschließend im Bereich der Mess-Stelle prüfen, ob das bauseitige WLAN Signal ausreichend ist
- Bei einer zu geringen WLAN Signalstärke mit einem Verstärker (Repeater) die Sendeleistung steigern
- Bitte unsere Montagehinweise beachten
- Die Sensorbox in die Mess-Stelle platzieren und darauf achten, dass die Box eingeschaltet ist!
Detaillierte Anleitung
Prüfen Sie vor der Inbetriebnahme, ob das Gehäuse unversehrt ist. Bei evtl. Beschädigungen, nehmen Sie das Gerät nicht in Betrieb und kontaktieren uns!
Wenn Sie uns vorab die Zugangsdaten für ihr WLAN Netzwerk übermittelt haben, wurde von uns die Sensorbox für sie fertig konfiguriert.
Müssen die WLAN Zugangsdaten von Ihrem Netzwerk vor Ort noch in der Messeinheit eingetragen werden, verfahren Sie bitte nach eine von den beiden Anleitungen:
Wurde die Sensorbox erfolgreich mit ihrem WLAN Netzwerk verbunden, begeben sie sich in die unmittelbare Nähe ihres Access Points.
Schalten Sie jetzt das Gerät bitte mit dem rechten Schalter ein. (Der Ein / Aus Schalter ist immer rechts angeordnet, wenn der Temperaturfühler nach oben zeigt)
Die entsprechende Taste ist im einge-schalteten Zustand eingerückt. Um die Batterie zu schonen, leuchtet keine Lampe, wenn das Gerät in Betrieb ist.
Nur im Setup Modus ist eine von den beiden Tasten beleuchtet.
Gehen Sie mit einem Interntfähigem Smartphone, Tablett oder Computer auf die Internetseite www.sencono.net oder Alterntiv www.sencono.de/messdaten/v2.
Loggen Sie sich hier mit den Zugangsdaten ein, die Sie von uns erhalten haben.

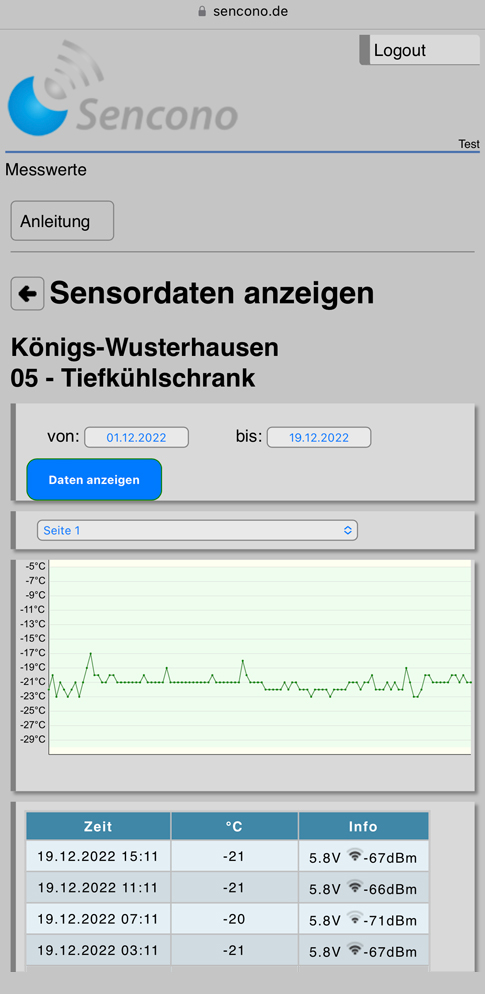

Wurde erfolgreich eine Verbindung mit dem hauseigenen WLAN hergestellt, sehen Sie bei der entsprechenden Mess-Stelle jetzt hier einen ersten Wert.
Die angezeigte Temperatur entspricht dann der Umgebungstemperatur des Gerätes. Eventuell erhalten Sie bei einer entsprech-enden Einstellung des Sencono Systems auch eine Warnmeldung per Mail und/oder App.
Zum Ausloggen gehen Sie zuerst auf das Sencono Logo oben rechts.
Es öffnet sich auf der linken Seite eine Menüauswahl. Klicken auf Abmelden, ganz unten auf der Seite, um sich auszuloggen.
Sendet die Sensorbox Werte, können Sie mit dem Einsetzen der Messeinheit in die Mess-Stelle fortfahren.
Prüfen Sie vor dem Platzieren der Messeinheit in die Mess-Stelle, ob vor oder an dem Gerät ein ausreichend starkes WLAN Signal vorhanden ist.
Optimal ist, wenn das entsprechende Netz z.B. am Smartphone eine Verfügbarkeit von 100% anzeigt. Das können Sie mit einfach mit einem WLAN fähigem Gerät prüfen. Siehe Beispiel für Anzeige der WLAN Signalstärke bei einem Smartphone.

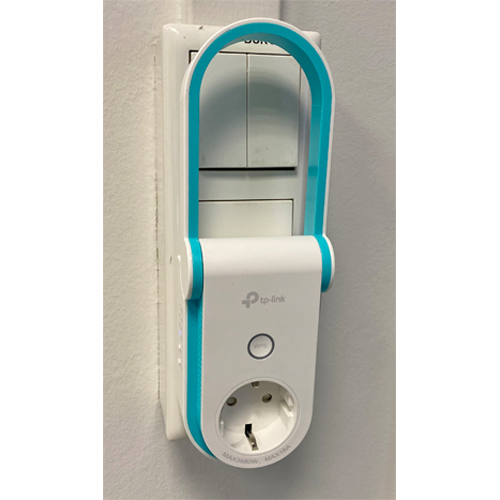

Um die Reichweite Ihres WLAN Netzes zu erweitern, können Sie zum Beispiel Repeater einsetzen. Bitte beachten Sie hier die Bedienungsanleitung der Netzwerkgeräte
Bei einem Einsatz der Messeinheit in einer Kühl-oder Tiefkühlzelle wird eine WLAN Verfügbarkeit von min. -79 dBM, in der entsprechenden Mess-Stelle benötigt. Die Messung sollte hier (wenn möglich) im Raum erfolgen. Erreicht wird der benötigte Wert, wenn die WLAN Anzeige des Smartphone noch 2 von 3 Balken anzeigt. Erfahrungs-gemäß, sind die besten Übertragungswerte im Bereich der Tür nach außen zu finden.
Vor der Anbringung der Sensorbox bitte die Montagehinweise beachten!

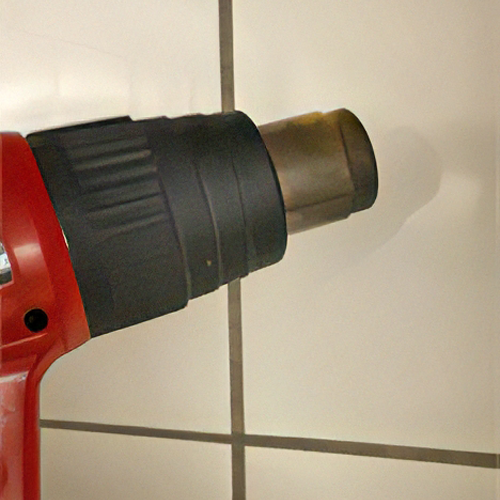

Bei Kühl- und Tiefkühlstellen, wärmen Sie den Montageplatz der Sensorbox unbedingt vorher leicht an. Zum Bsp. mit einem Heißluftfön.
Verfahren Sie hier vorsichtig um evtl. Beschädigungen am Untergrund oder am Kühlmöbel zu vermeiden.
Es reicht völlig aus, wenn die entsprechende Stelle zum Aufkleben der Halterung dann eine Temperatur von ca. 20°C bis 25°C hat.
Anschließend sofort den angewärmten Bereich mit einem Mikrofaserlappen und z.B. etwas Glasreiniger gründlich säubern.
Bitte bei der Montage folgendes beachten:
- Vorab unbedingt prüfen, ob die Sensoreinheit in der korrekt zugeord-neten Mess-Stelle eingesetzt wird
- Montage in der Mess-Stelle möglichst im oberen Bereich und Nähe der Tür (optimal wäre die kürzeste Verbindung zum nächsten Access Point)
- Vorab prüfen, ob z.B. Ablageroste oder andere Einbauten stören könnten
- Sensorbox senkrecht anbringen
- Temperaturfühler und Schalten müssen nach unten zeigen
- nach oben ca. 4 bis 5 cm Platz lassen, damit die Sensorbox aus der Halterung genommen werden kann
Arbeiten Sie jetzt zügig. Vor dem Aufkleben noch einmal prüfen, ob die Temperatur auf der Klebestelle ca. 20°C beträgt Wärmen Sie die Stelle ggf. erneut an, damit eine optimale Klebung gewährleistet wird. Entfernen Sie die Schutzfolie von der Halterung und drücken die Sensorbox 20 Sekunden fest auf den Untergrund.
Um die Sensorbox aus der Halterung zu nehmen, nach dem Ankleben der Halterung einfach die Messeinheit ca. 3 bis 4 cm nach oben schieben und herausnehmen.

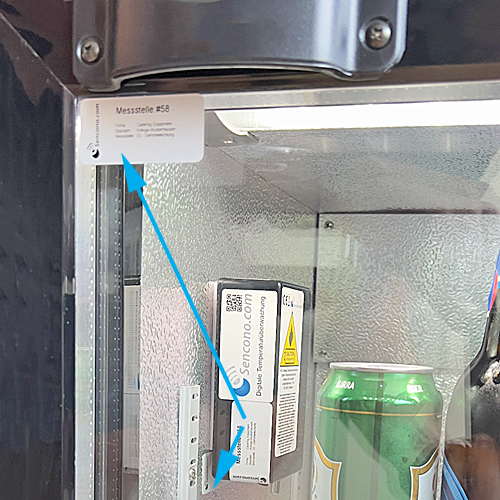

Im Lieferumfang der Sensorbox sind jeweils zwei Aufkleber mit Informationen zur zugeordneten Mess-Stelle enthalten.
Prüfen Sie, ob die Angaben auf der Messeinheit und den Aufklebern übereinstimmen.
Bringen Sie einen Aufkleber in Nähe der Sensorbox an. Wärmen Sie den Untergrund ggf. leicht an und säubern Sie die Stelle wo das Etikett aufgebracht wird, z.B. mit einem Glasreiniger. So erreichen Sie eine optimale und langlebige Verklebung.
Die Etiketten bestehen aus Kunststoff und können problemlos gereinigt werden.
Weiterhin empfehlen wir, einen Aufkleber an der Mess-Stelle auf der Außenseite anzubringen. Eine Reininigung der Etiketten, mit handelsüblichen Neutralreigigern ist problemlos möglich, allerdings sind die Aufkleber empfindlich gegen große Hitze.
Optimale Montagebeispiele für die Sencono Sensorbox in einer Kühlzelle, einem Medikamentenkühlschrank oder einem gewerblichen Lebensmittel-kühlschrank. Erfahrungsgemäß ist der optimale Standort häufig in der Nähe der Tür. Wenn möglich, sollte die Messeinheit stets senkrecht positioniert werden, mit dem Fühler nach unten oder gegebenenfalls nach hinten ausgerichtet. Es ist wichtig zu beachten, dass etwa 3 bis 4 cm Freiraum (nach oben) erforderlich sind, um das Gerät problemlos aus der Schiebehalterung zu entnehmen.
Vorab z.B. mit einem Smartphone prüfen, wo in der Kühlzelle die beste Signalstärke anliegt.
Back to Index
Sensorbox / Messeinheit – WLAN Setup – mit Smartphone
1. Das Gerät muss ausgeschaltet sein.
Stellen Sie sicher, das der Temperaturfühler oben ist.

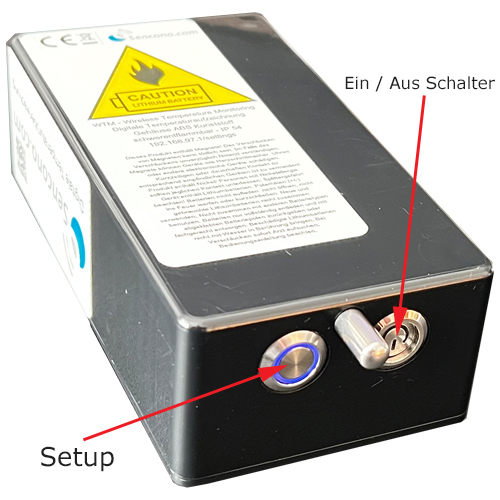

Die Setup-Taste ist dann immer auf der linken Seite
und der Ein/Aus Schalter befindet sich rechts.
Um in den Setup Modu zu gelangen, halten
Sie die Setup-Taste gedrückt und schalten
das Gerät mit der rechten (Ein/Aus) Taste ein.
Wenn Sie sich im Setupmodus befinden,
leuchtet die linke oder rechte Taste.
Sie können jetzt die Setup-Taste los lassen.
Es gibt bei dem Gerät immer nur eine Taste die
leuchtet, wenn der Setupmodus aktiviert wurde.

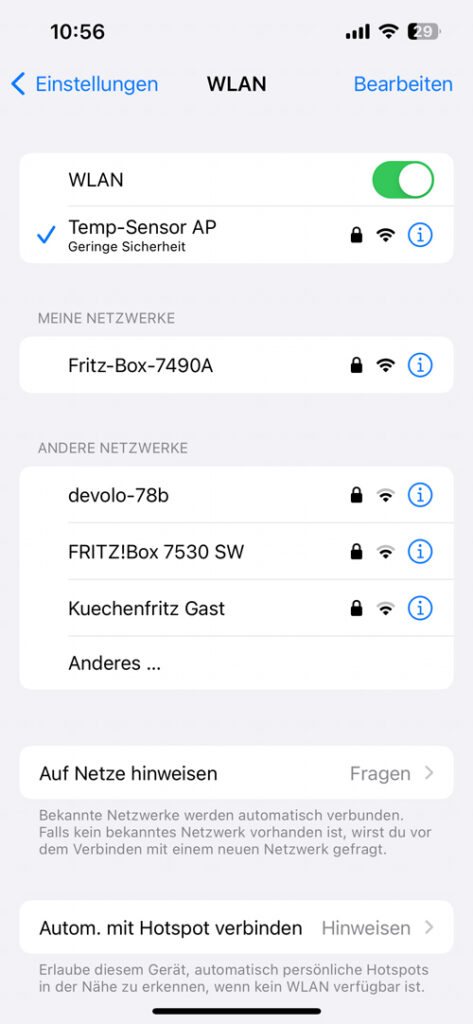

und bestätigen Sie die Eingabe, mit Enter.
Es erscheint das Setupmenü.
Klicken Sie dann auf den Button Einstellungen.

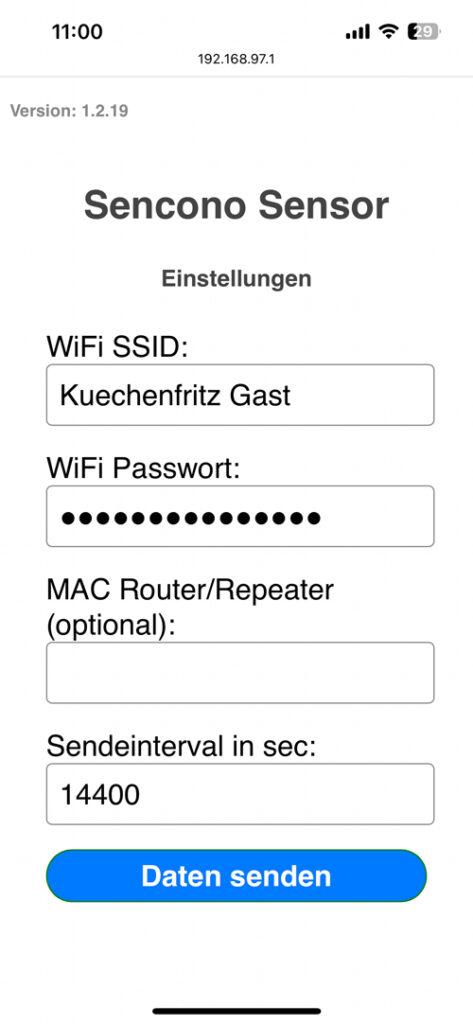

WLAN-Netzwerk ein.
Die Daten werden nur lokal und verschlüsselt gesepeicht.

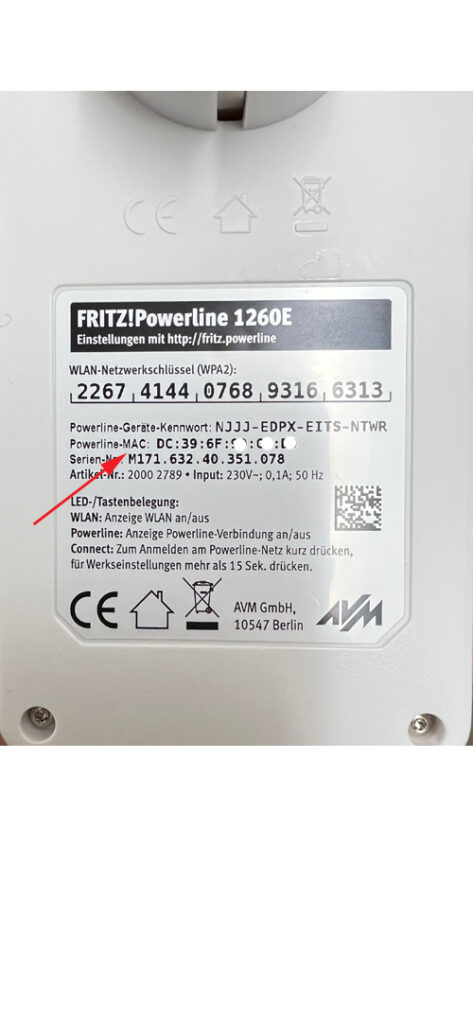

Optional – Im Feld MAC Router / Repeater können sie die MAC Adresse eines entsprechenden Gerätes eintragen, mit dem sich die Sensorbox vorranging verbinden soll. Das Feld kann auch leer bleiben.
Anschließend auf den Button Daten senden klicken.

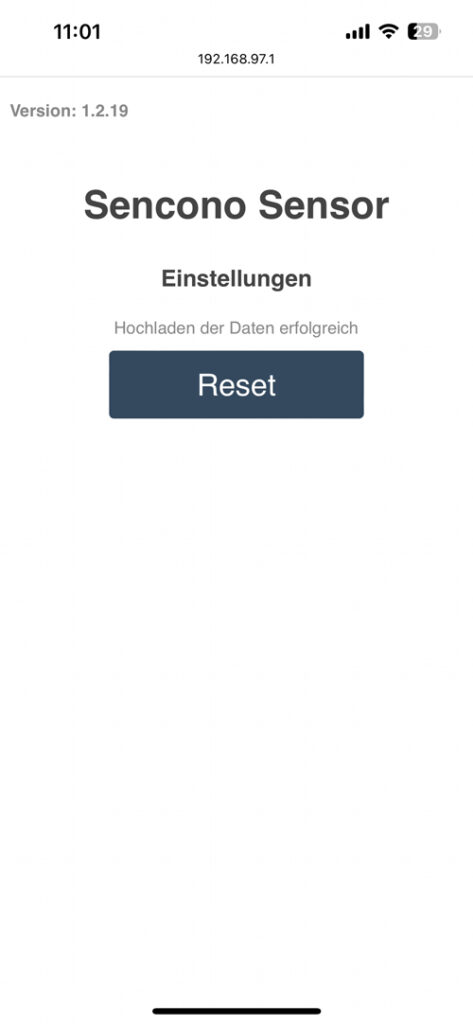

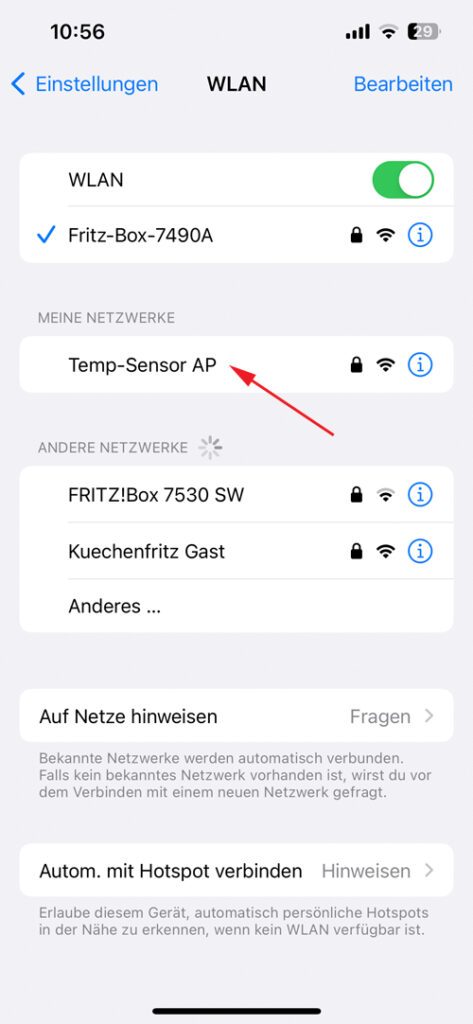

Das WLAN Netzwerk-Temp Sensor AP deaktiviert sich selbstständig.

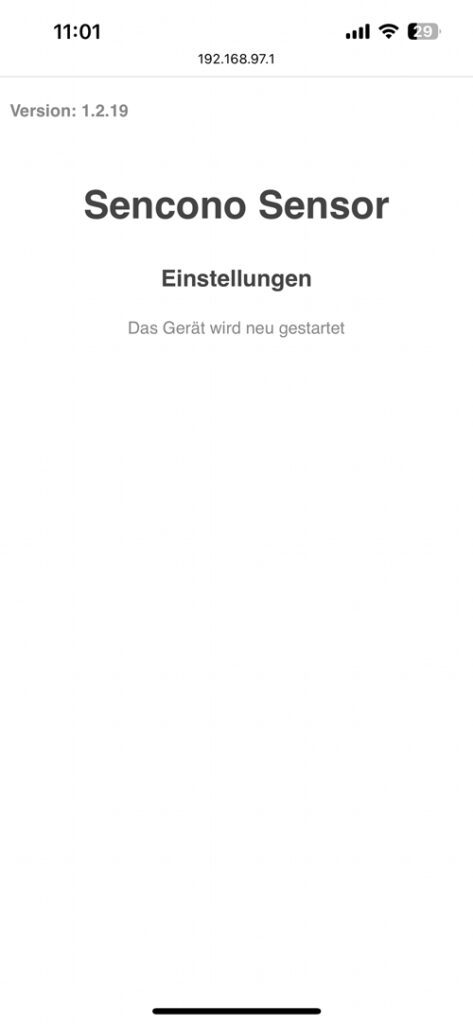

Nach dem Reset wird ein Temperaturwert an den Weserver gesenet. Wenn der WLAN Setup erfolgreich war, wurden die Daten bei der zugeordneten Messstelle eingetragen. Bei Abweichungen zum hinterlegten Schwellenwert, wird gleichzeitig eine Warnmeldung versendet.
Back to Index
Sensorbox / Messeinheit – WLAN Setup – mit WPS
Gehen Sie mit der Sensorbox in den Setupmodus.
Hierfür muss das Gerät bei Beginn ausgeschaltet sein.
Platzieren Sie die Messeinheit so, dass der Temperaturfühler oben ist.
Der Ein / Aus Schalter ist dann immer rechts und die Setup-Taste auf der linken Seite.
Drücken Sie die linke Setup-Taste und halten den Knopf gedrückt. Dann das Gerät mit gedrückter Setup-Taste einschalten und anschließend beide Tasten los lassen.
Die Messeinheit befindet sich jetzt im Setupmodus. Es leuchet die linke oder die rechte Taste (immer nur eine von beiden)
Solange eine Lampe leuchet, befindet sich das Gerät im Setup-Modus.
Um den WPS Vorgang zu starten, drücken Sie jetzt die Setup-Taste ca. 4 bis 6 Sekunden.
Warten Sie, bis an der Messeinheit die Lampe nicht mehr leuchtet.
Jetzt können an Ihrem Router den WPS Verbindungsaufbau starten!
Drücken Sie an Ihrem Router die WPS Taste für ca. 4 bis 6 Sekunden und lassen den Knopf dann los.
Die WLAN Anzeige vom Router fängt an zu blinken und der WPS-Verbindungsvorgang startet.
Es dauert ca. 1 bis 3 Minuten bis eine Verbindung zwischen beiden Geräten hergestellt wird. Wenn der Vorgang beendet wurde, hört die WLAN Lampe auf zu blinken.
Bei einer erfolgreichen Verbindung, hat die Sensorbox einen ersten Wert an den Webserver gesendet.
Gehen Sie mit einem Interntfähigem Smartphone, Tablett oder Computer auf die Internetseite www.sencono.net oder Alterntiv www.sencono.de/messdaten/v2.
Loggen Sie sich hier mit den Zugangsdaten ein, die Sie von uns erhalten haben.
Wurde erfolgreich eine Verbindung hergestellt, sehen Sie bei der entsprechenden Mess-Stelle hier einen ersten Wert.
Die angezeigte Temperatur entspricht dann der Umgebungstemperatur des Gerätes. Eventuell erhalten Sie bei einer entsprech-enden Einstellung des Sencono Systems auch eine Warnmeldung per Mail und/oder App.
Zum Ausloggen gehen Sie zuerst auf das Sencono Logo oben rechts.
Es öffnet sich auf der linken Seite eine Menüauswahl.
Klicken auf Abmelden, ganz unten auf der Seite, um sich auszuloggen.
Jetzt können Sie die Sensorbox in die Mess-Stelle platzieren.
Achten Sie unter anderem darauf, dass an dem Gerät, dass Sie überwachen möchten eine entsprechend gute WLAN Signalstärke vorhanden sein muss.
Back to Index

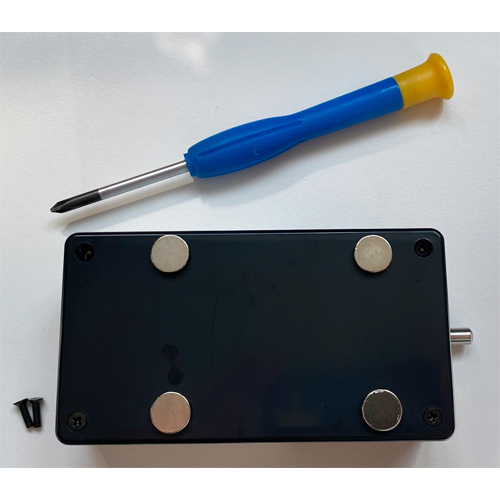

Sensorbox / Messeinheit – Batteriewechsel

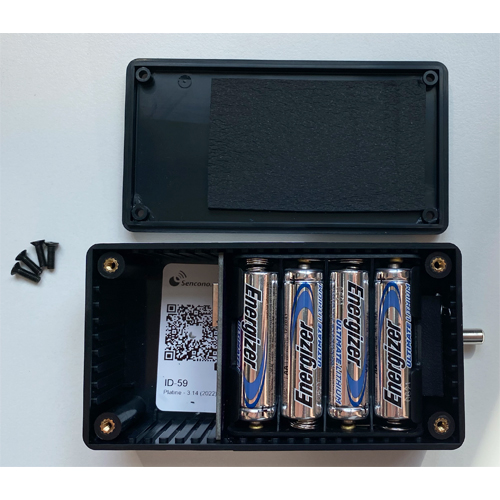

Bitte verwenden Sie nur 1,5V Lithium AA Batterien, da es ansonsten zu Problemen im Messbetrieb kommen kann.
Bechten Sie die Sicherheitshinweise auf den Batterien bzw. Verpackungen!
Die Messeinheit muss ausgeschaltet sein.
Drücken Sie zuerst die Setup Taste (Links wenn der Temperaturfühler nach oben zeigt). Schalten Sie bei gedrückter Setup Taste die Messeinheit ein und lassen die Setup Taste los, wenn diese zu leuchten beginnt.
Die Messeinheit ist jetzt wieder einsatzbereit. Schalten Sie das Gerät bis zum Einsetzen in die Messstelle wieder aus
